Dynamisk mikser vs statisk mikser: Hva er riktig for polymersmeltespinning?

Når en spinnelinje trenger in-line smelteblanding - enten for masterbatch-fargetilsetning, funksjonell additivblanding eller multi-komponent polymerhomogenisering - kommer utstyrsbeslutningen ned på to fundamentalt forskjellige tilnærminger: en dynamisk blander eller en statisk blander. Begge er installert i smeltestrømningsbanen mellom ekstruderen og spinnedysen. Begge har som mål å produsere en homogen smelte før den trekkes inn i filament. Men mekanismen, utskriftskvaliteten, driftsforholdene og vedlikeholdskravene til hver av dem er forskjellige nok til at valg av feil type for applikasjonen din produserer problemer som ikke kan rettes nedstrøms.

Denne artikkelen sammenligner dynamiske og statiske miksere direkte på tvers av parameterne som betyr noe for beslutninger om kjemisk fiberspinning.

Hvordan hver blandetype fungerer

Statisk mikser

En statisk mikser inneholder ingen bevegelige deler. Den oppnår blanding ved å tvinge smelten gjennom en fast serie av spiralformede eller geometriske elementer inne i et rør. Hvert element deler og rekombinerer smeltestrømmen, og reduserer gradvis konsentrasjonsgradienter med hver passasje. Energien for blanding kommer helt fra smeltetrykket som genereres av ekstruderen eller smeltepumpen - selve blanderen gjør ingenting aktivt.

Antallet blandeelementer bestemmer blandeintensiteten. Flere elementer gir bedre homogenitet, men øker også trykkfallet over blanderen, som må kompenseres av oppstrømspumpen eller ekstruderen. Dette er den grunnleggende driftsbegrensningen for statisk blanding: du kan ikke øke blandeytelsen uten å øke trykkfallet, og du kan ikke redusere trykkfallet uten å akseptere lavere blandekvalitet.

Dynamisk mikser

En dynamisk blander bruker en drevet rotor – som roterer med kontrollert hastighet inne i et oppvarmet, trykksatt hus – for aktivt å skjære og homogenisere smelten. Blandeenergi tilføres mekanisk av drivmotoren i stedet for av smeltetrykk. Dette kobler blandingsintensiteten fra trykkfallet: Rotorhastigheten kan justeres for å endre blandingsytelsen uavhengig av linjegjennomstrømning eller oppstrøms trykkforhold.

For en detaljert forklaring av dynamiske miksers driftsprinsipper og konfigurasjonsalternativer, se vår Dynamisk smeltemikser: Arbeidsprinsipp, typer og valgguide .

Direkte sammenligning: Åtte parametere som betyr noe for spinning

Hvor statiske miksere kommer til kort i spinningapplikasjoner

Statiske blandere fungerer pålitelig i applikasjoner der væskene som blandes har lignende viskositeter, er tilstede i relativt balanserte proporsjoner, og linjen går med en konsistent, forutsigbar gjennomstrømning. Ved kjemisk fiberspinning holder disse forholdene ofte ikke.

Viskositetsmismatch mellom masterbatch og basepolymer

Ved direkte smeltespinning med masterbatch-tilsetning har masterbatch-bærersmelten og basispolymersmelten ofte vesentlig forskjellige viskositeter. Statisk blanding er avhengig av laminær strømningsdeling - når viskositetsforholdene er høye, kanaliserer komponentene med lavere viskositet fortrinnsvis gjennom elementgeometrien i stedet for å fordele seg jevnt. Resultatet er striper: bånd av konsentrert farge eller additiv som veksler med underdoserte soner, som vises i det ferdige garnet som fargevariasjoner på tvers av posisjoner eller langs garnlengden.

En dynamisk miksers aktive rotorskjæring sprer masterbatchen uavhengig av viskositetsforhold, bryter opp pigmentagglomerater og tvinger fordeling som passiv spaltning ikke kan oppnå. For en direkte titt på hvordan dette eliminerer fargestriper i ferdig filament, se vår artikkel om hvordan en dynamisk smeltemikser eliminerer fargestriper i masterbatch-farget filamentgarn .

Ytelsesfall ved redusert gjennomstrømning

Spinnende linjer kjører ofte under nominell gjennomstrømning - under produktbytte, under oppstartssekvenser eller når du kjører produkter med mindre denier. Ved redusert gjennomstrømning reduseres smeltetrykket som driver strømmen gjennom en statisk blander, noe som direkte reduserer spaltningsenergien som er tilgjengelig per volumenhet smelte. Blandingskvaliteten forringes. Dette er ikke en marginal effekt: På linjer der gjennomstrømningen varierer med 30–50 % mellom produktene, kan den statiske mikseren som yter tilstrekkelig ved full gjennomstrømning være virkelig utilstrekkelig til reduserte priser.

En dynamisk miksers rotorhastighet kan justeres for å opprettholde blandeintensiteten uavhengig av linjegjennomstrømning, noe som gjør den egnet for linjer med variable produksjonsplaner eller hyppige produktbytte.

Oppholdstid og risiko for termisk nedbrytning

Statiske blandeelementer skaper soner med langsommere strømning ved elementkryssene og husveggene. I høytemperaturpolymersmelter - for eksempel PET-spinning ved 280–295 °C - akkumulerer forlenget opphold ved lav strømningshastighet termiske nedbrytningsprodukter. Disse vises som gul misfarging i nominelt hvitt eller lyst garn, eller som gelpartikler som blokkerer spinndysens kapillærer og forårsaker endebrudd. En godt utformet dynamisk blander med aktiv flyt gjennom blandesonen har en smalere oppholdstidsfordeling, noe som reduserer risikoen for hot spots og stillestående soner.

Hvor statiske miksere forblir passende

Statiske miksere er ikke universelt dårligere - det er spesifikke forhold der deres enkelhet er en genuin fordel.

• Lave tilsetningskonsentrasjoner med lignende viskositet. Når en liten andel av et godt dispergert, lavviskøst additiv blandes inn i en polymersmelte som kjører med jevn gjennomstrømning, kan en statisk blander oppnå tilstrekkelig homogenitet uten kompleksiteten til et drevet system.
• Svært forurensningsfølsomme applikasjoner. Statiske blandere har ingen akseltetninger eller roterende grensesnitt i smeltebanen. I applikasjoner der enhver risiko for forseglingsrelatert forurensning er uakseptabel - visse polymerprodukter av medisinsk eller optisk kvalitet - er fraværet av bevegelige deler et gyldig argument for statisk blanding.
• Svært høyt volum, enkeltproduktlinjer med fast gjennomstrømning. På en linje som kjører ett produkt med nominell kapasitet 24 timer i døgnet med en masterbatch-bærer tilpasset i viskositet til basispolymeren, kan en statisk mikser med riktig størrelse for den spesifikke tilstanden fungere tilstrekkelig. Begrensningen vises når forholdene endres.

Nøkkelvalgskriterier: Hvilken type passer til applikasjonen din

For de fleste smeltelinjer med direktespinning med masterbatchfarge eller funksjonell additivtilsetning - der gjennomstrømningen varierer, masterbatchviskositeten skiller seg fra basispolymeren og garnkvalitetsstandardene er strenge - er en dynamisk blander det mer passende valget. Vedlikeholdskravet er reelt, men det er håndterbart og oppveies vesentlig av kvalitetskonsistensfordelen i krevende spinningapplikasjoner.

Shengbangs dynamiske mikser for spinning og plastsmelteapplikasjoner

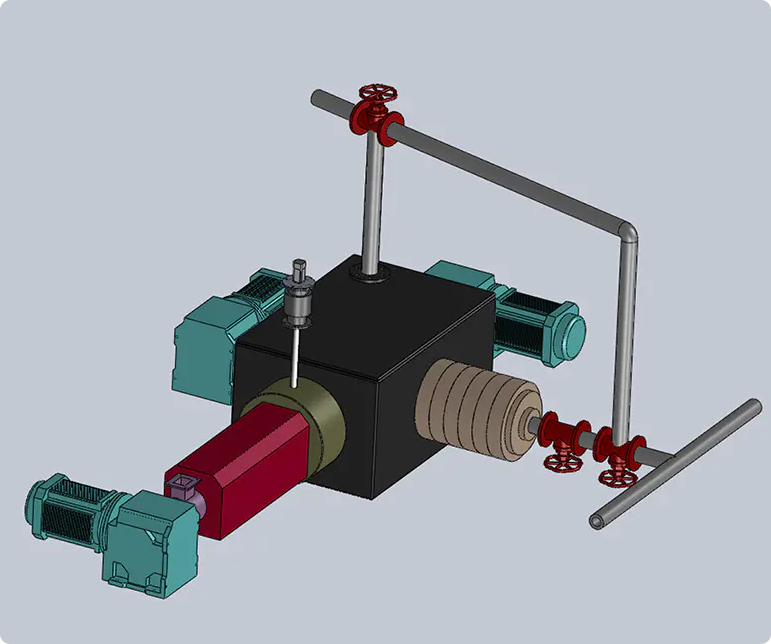

Shengbangs Dynamic Mixer er et patentert produkt utviklet spesielt for kjemisk fiberspinning og plastsmeltehomogenisering. Den dekker et bredt spekter av bruksskalaer, med trykkklasser på 5, 15, 25 og 45 MPa, rotordiameter fra 25 til 300 mm, og kapasitet fra 0,2 til 50 L. Oppvarming er tilgjengelig i både oljeoppvarming og elektrisk oppvarming. Driveffekten varierer fra 15 til 160 kW med en maksimal rotorhastighet på 50 r/min.

Utover kjemisk fiberspinning, gjelder samme mikserdesign for filmer, blekk og andre polymerbehandlingsapplikasjoner som krever jevn smelteblanding. Ytelsen er validert gjennom Shengbangs interne spinnelaboratorium, der blanderens oppførsel kan testes under faktiske produksjonsforhold med kundens målpolymer og masterbatch-system før linjeintegrasjon.

For fullstendige produktspesifikasjoner og konfigurasjonsalternativer, besøk Dynamisk mikser product page . For å diskutere din spesifikke applikasjon – polymertype, gjennomstrømningsområde, masterbatch-tilsetningsforhold og kvalitetskrav til blanding – kontakt Jiaxing Shengbang Mechanical Equipment Co., Ltd. direkte.
