PET Flakes tørketrommel for spinning: Hvorfor rPET-fiberproduksjon krever en strengere tørkestandard

Resirkulerte PET-flak (rPET) er et stadig mer vanlig råmateriale for syntetisk fiberspinning – drevet av regulatorisk press, forpliktelser om bærekraftig merkevare og det lukkende kostnadsgapet mellom ny og resirkulert PET. Men å mate rPET-flak inn i en spinnende linje er ikke en enkel erstatning for virgin chip. Tørketrinnet, spesielt, opererer under fundamentalt forskjellige begrensninger når nedstrømsprosessen er smeltespinning i stedet for pelletisering eller ekstrudering av flaskekvalitet.

Denne artikkelen forklarer hvorfor tørking av PET-flak for spinning krever strengere fuktighetskontroll enn tørking av resirkuleringslinje, hva de riktige målene er etter fibertype, og hvilken tørkerkonfigurasjon som er passende for spinnintegrerte rPET-linjer. For bakgrunn om tørketromler som brukes i PET-resirkuleringslinjer generelt, se vår PET Flake Drying: Avgjørende standarder og teknologier for resirkuleringslinjer .

Hvorfor rPET-flak er et mer krevende utgangsmateriale enn Virgin Chip

Virgin PET-brikke kommer fra polymerisasjonsanlegget i en kontrollert, tørr tilstand med en definert egenviskositet (IV) og minimal forurensning. rPET-flak kommer fra en resirkuleringsprosess som introduserer variabler som virgin chip ikke har.

• Høyere og mindre forutsigbar startfuktighet. Etter vasking og mekanisk avvanning, bærer rPET-flak vanligvis 3–8 % gjenværende fuktighet – betydelig høyere enn de 0,2–0,4 % som vanligvis sees i virgin chip fra lagring. Batch-til-batch variasjon i innløpsfuktighet er større fordi vaskeforhold, avvanningseffektivitet og omgivelsesfuktighet påvirker flakene forskjellig på tvers av produksjonskjøringer.
• Lavere og mer variabel IV. rPET-flak fra flaskestrømmer etter forbruk har allerede gjennomgått én smelteprosesseringssyklus, noe som reduserer IV. Typisk rPET flake IV varierer fra 0,70 til 0,82 dl/g, mot 0,82–0,88 dl/g for nyfiber-chip. Enhver hydrolytisk nedbrytning under tørke- eller spinningstrinnet reduserer IV ytterligere - og på rPET er marginen før IV under spinningsterskelen smalere enn på virgin materiale.
• Gjenværende forurensningsfølsomhet. Selv godt vaskede rPET-flak kan inneholde spor av limrester, fargestoffer fra baller med blandede farger, eller forurensning av ikke-PET-polymer. Ved sentrifugeringstemperaturer kan disse restene brytes ned raskere enn basis-PET, og produsere misfarging, begroing av spinndysen eller gelpartikler som forårsaker endebrudd. Tørkeforhold - spesielt temperatur og oppholdstid - samhandler med disse forurensningene på måter som ikke er en faktor med virgin chip.

Disse tre faktorene til sammen betyr at tørketrinnet for rPET-spinning ikke bare er et spørsmål om å fjerne vann. Det er den siste kvalitetsporten før et irreversibelt smeltebehandlingstrinn, og toleransen for feil er stram.

Fuktighetsmål for rPET-flak før spinning

Fuktighetsmålet for rPET-flak som kommer inn i en spinnende ekstruder bestemmes av fibertype og denier, ikke av hva resirkuleringslinjen anser som akseptabel produksjon. En resirkuleringslinje som pelletiserer rPET for generelle bruksområder kan akseptere utløpsfuktighet på 200–500 ppm. En snurrende linje gjør det ikke.

Disse målene er de samme som for virgin PET-brikker i tilsvarende applikasjoner - rPET får ikke en bredere toleranse fordi det startet som resirkulert materiale. Spinndysen skiller ikke mellom IV-tap fra utørket virgin chip og IV-tap fra utørkede rPET-flak. Nedbrytningsmekanismen og kvalitetskonsekvensen er identiske.

Tørkesekvensen for rPET-flak som kommer inn i en spinnende linje

Å nå sub-50 ppm fuktighet fra et utgangspunkt på 3–8 % krever en trinnvis tilnærming. Ingen enkelt tørketrommel oppnår denne reduksjonen effektivt i ett trinn.

Trinn 1: Mekanisk fortørking (sentrifugaltørker)

Umiddelbart etter vask fjerner en sentrifugaltørker hoveddelen av overflatevann mekanisk, og reduserer fuktigheten fra 5–8 % ned til omtrent 1–3 %. Dette trinnet koster svært lite energi i forhold til termisk tørking og reduserer belastningen på det nedstrøms termiske trinnet dramatisk. På rPET-spinningslinjer er det å hoppe over mekanisk fortørking og sende våte flak direkte til termisk tørking en av de vanligste årsakene til både høyt energiforbruk og inkonsekvent utløpsfuktighet.

Trinn 2: Termisk fortørking (varmluft)

Varmluftstørking ved 130–160°C reduserer fuktighet fra ~1–3 % ned til 0,1–0,5 %. For gjenvinningslinjer som stopper ved pelletisering er dette stadiet ofte tilstrekkelig. For spinnende linjer er det et forberedende trinn, ikke et siste trinn - utløpsfuktigheten på 0,1–0,5 % (1 000–5 000 ppm) er fortsatt 20–100 ganger høyere enn spinningsterskelen.

Trinn 3: Tørking av tørkemiddelbeholder – det kritiske spinningsspesifikke stadiet

Tørkemiddelbeholdertørkeren er scenen som bygger bro mellom akseptabel fuktighet i resirkuleringslinjen og fuktighet av spinnkvalitet. Tørr luft ved et duggpunkt på −30 °C til −40 °C sirkuleres gjennom en forseglet beholder ved 160–180 °C i 4–6 timer. Molekylsiktens tørkemiddel fjerner kontinuerlig fuktighet fra den sirkulerende luften, slik at utløpsfuktighet under 50 ppm kan nås og opprettholdes pålitelig.

For rPET spesifikt, gjør tørkemiddelbeholdertørking ved riktig duggpunkt og temperatur noe som varm luft alene ikke kan: den oppnår konsistent under 50 ppm utløpsfuktighet selv når innløpsfuktigheten til dette stadiet varierer batch til batch, forutsatt at beholderen er riktig dimensjonert og tørkemidlet regenereres etter planen. Denne konsistensen er det som gjør tørkemiddeltrinnet ikke-valgfritt for rPET-tørking i spinnkvalitet.

Tre feilpunkter som er spesifikke for rPET-spinntørking

1. Dimensjonering av tørkemiddelbeholderen til resirkuleringseffekt i stedet for roterende batchvolum

Gjenvinningslinjer i produksjonsskala genererer kontinuerlig produksjon med høy gjennomstrømning. Spinnende linjer - spesielt pilotlinjer, spesialfiberlinjer og linjer som kjører flere produkttyper - opererer ofte i batch- eller semi-batch-modus med variabel gjennomstrømning. En tørketrommel med tørkemiddel som er dimensjonert for kontinuerlig utmating med høyt volum, kjører overdimensjonert for faktiske spinnende batchvolumer, noe som betyr at flak sitter i beholderen lenger enn den beregnede oppholdstiden og risikerer å reabsorbere fuktighet ved overføringspunkter, eller at beholderen gjentatte ganger blir delvis lastet, noe som forstyrrer duggpunktstabiliteten inne i tørkesonen.

Den riktige tilnærmingen er å dimensjonere tørkemiddelbeholderen til det faktiske batchvolumet som mates til ekstruderen per tørkesyklus, ikke til oppstrøms resirkuleringslinjens nominelle kapasitet.

2. Forsømmelse av forseglet overføring mellom tørketrommelen og ekstruderens matehals

rPET-flak tørket til under 50 ppm fuktighet absorberer fuktighet fra omgivelsesluften i løpet av minutter etter eksponering. Ethvert åpent overføringspunkt - en uforseglet renne, et åpent lokk eller en sakte tyngdekraftsmating uten tømming - mellom tørkemiddelbeholderens utløp og ekstruderens matehals kan angre hele tørkesyklusen. Denne feilmodusen er vanlig på rPET-spinningslinjer som har ettermontert en resirkuleringstørker uten å tilpasse overføringssystemet for fuktighetsfølsomhet i spinnkvalitet.

3. Påføring av resirkuleringslinjetemperaturprofiler på rPET i spinnkvalitet

Noen resirkuleringsoperatører øker tørketemperaturen til over 180°C for å forkorte tørketiden eller kompensere for et tørkemiddelsystem med dårlig ytelse. På pelletiseringslinjer kan overflategulning fra mild termisk oksidasjon ved 185–200 °C være akseptabel. På spinnelinjer som mater filament med findenier, er det ikke det - misfarging fra termisk oksidasjon vises direkte i garnet og kan ikke korrigeres nedstrøms. Den riktige responsen på at et tørkemiddelsystem mister ytelsen er regenerering eller erstatning av tørkemiddel, ikke en temperaturøkning.

Valg av tørketrommel for rPET-spinning: Hva skal spesifiseres

Når du spesifiserer eller evaluerer en tørketrommel med tørkemiddel for rPET-spinningsintegrasjon, er følgende parametere de viktigste.

• Duggpunkt for prosessluft ved beholderinnløp. Duggpunktet for luften som kommer inn i tørkebeholderen, ikke bare lufttemperaturen, avgjør om utløpsfuktighet under 50 ppm er oppnåelig. Spesifiser −30°C til −40°C duggpunkt ved traktinnløpet som et minimum for rPET av spinnkvalitet. Tørkere som kun spesifiserer temperatur - uten duggpunkt - gir ikke informasjonen som trengs for å vurdere egnethet for sentrifugering.
• Beholderkapasitet tilpasset til spinnende batchvolum. For pilot- og kortvarig rPET-spinning er traktkapasiteter i området 6L til 45L vanligvis passende – store nok til å tørke en representativ batch uten konstant omlasting, liten nok til å unngå overdimensjonert tomgangsvolum som forstyrrer tørkeens jevnhet.
• Dokumentasjon av tørkemiddelregenereringssyklus. Tørkemidlet (molekylsikten) må regenereres ved tilstrekkelig temperatur og frekvens for å opprettholde duggpunktytelsen. Be om spesifikasjonen for regenereringstemperaturen (vanligvis 280–300 °C) og regenereringsutløseren – duggpunktbasert utløsning er mer pålitelig enn tidsbasert utløsning alene for spinningapplikasjoner med variabel gjennomstrømning.
• Forseglet utløpstilkobling til ekstrudermater. Bekreft at tørketrommelens utforming tillater en forseglet eller renset overføring til ekstruderens matehals. Dette er et krav på systemnivå, ikke en spesifikasjon kun for tørketrommel, men tørketrommelens utløpsgeometri må være kompatibel med forseglet overføringsmaskinvare.

Shengbangs tørketrommel for rPET-spinnapplikasjoner

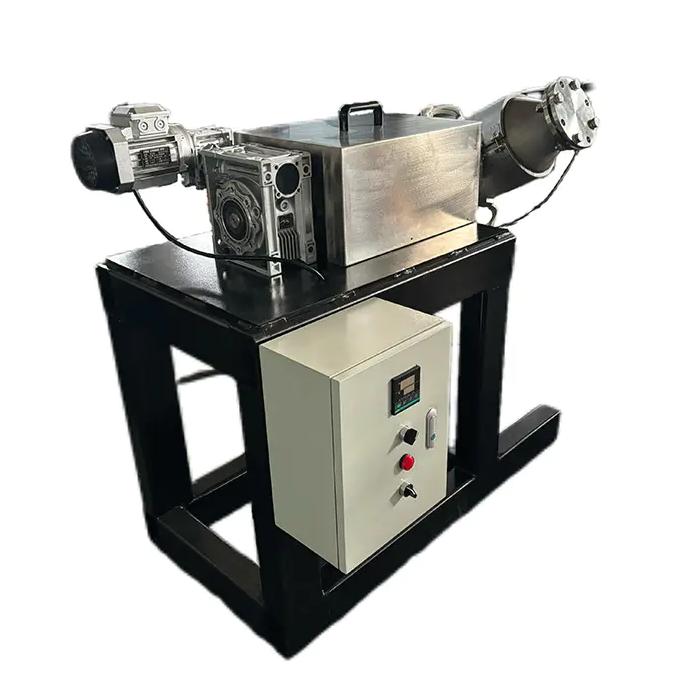

Shengbang sin Tørketrommel for spinnemaskin er bygget spesielt for tørkekravene til spinnintegrerte applikasjoner – ikke tilpasset fra en generell resirkuleringslinjetørker. Tilgjengelig i 6L, 12L og 45L traktkapasiteter, er den designet for å matche batchvolumene til pilotlinjer, laboratorie-skala spinningforsøk og kortsiktig spesialfiberproduksjon der rPET-flak er råstoffet.

Tørketrommelen fungerer ved tørketemperaturer opp til 250°C, egnet for å oppnå under 30 ppm utløpsfuktighet på rPET-flakinnganger. Den er validert gjennom Shengbangs interne spinninglaboratorium, der tørkeytelsen verifiseres under faktiske rPET-spinningsforhold i stedet for estimert fra generelle spesifikasjoner.

For møller som integrerer rPET-flak i en eksisterende spinnelinje, eller for forskningsinstitusjoner og pilotanlegg som utvikler rPET-fiberprosesser, kan Shengbangs tekniske team gi råd om hele tørkesekvensen – fra sentrifugalfortørking til etterbehandling av tørkemiddel – tilpasset din råstofffuktighetsprofil, målfibertype og ekstrudergjennomstrømning. Kontakt Jiaxing Shengbang Mechanical Equipment Co., Ltd. direkte for å diskutere dine spesifikke krav til rPET-tørking.
